产品展示
    当前位置:首页/产品展示
    环保型IPN8710互穿网络重防腐涂料
    2018-12-03 09:20:17   429
    价格:20.00 人民币
    品牌:青腾
    型号:15038093919
    类型:IPN8710互穿网络重防腐涂料
    防霉性:
    贮存稳定性:
    订购数量: - +
    商品参数 商品详情
    详细参数
    品牌青腾型号15038093919
    类型IPN8710互穿网络重防腐涂料防霉性
    贮存稳定性粘度66
    比重1.2细度50
    酸值6柔韧性
    附着力涂刷性
    冲击强度表干时间0.5h
    耐化学腐蚀性能耐酸性能
    耐碱性能耐盐性能
    耐盐雾性耐湿热型
    耐寒性耐热性
    耐高低温度变化性耐油性

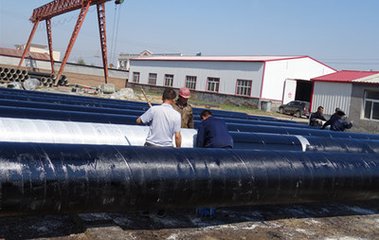

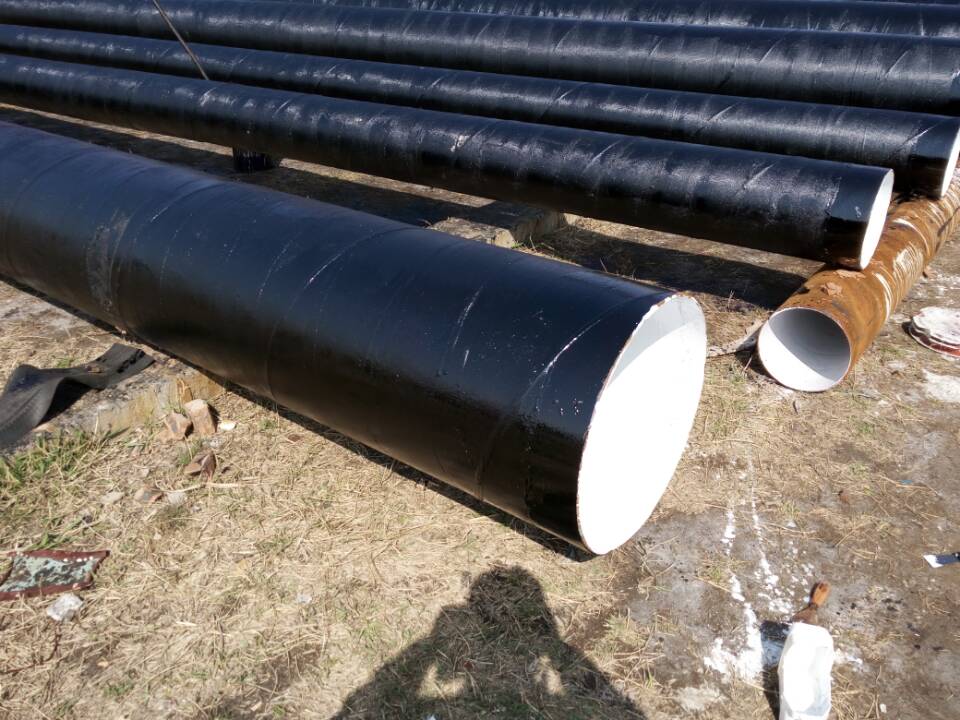

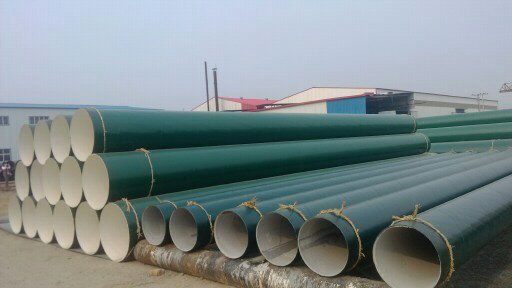

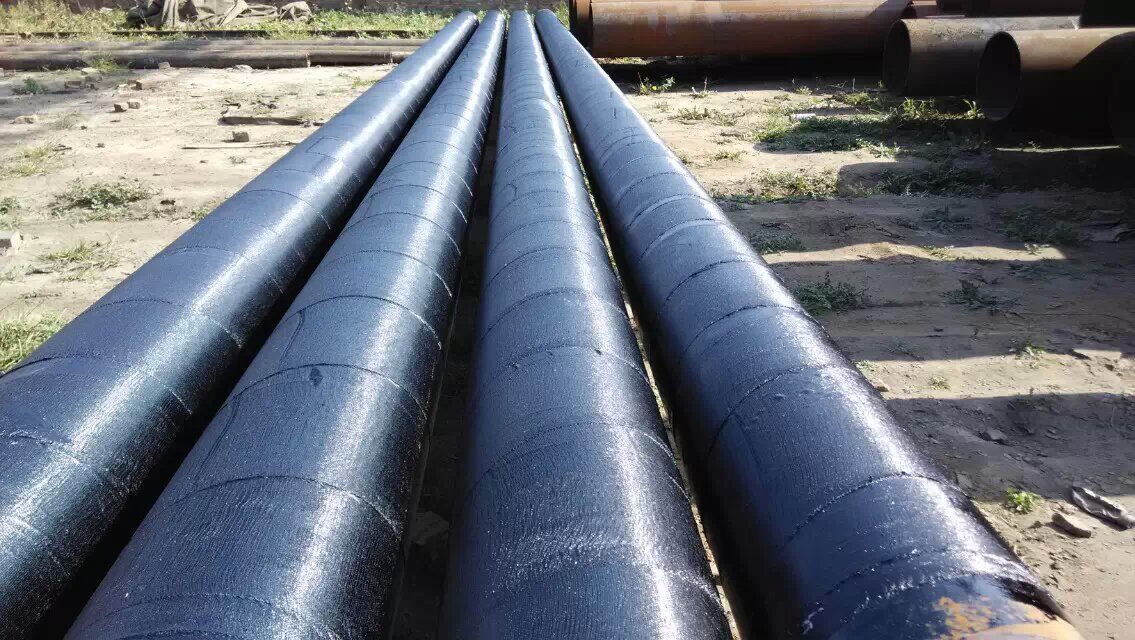

    用途专用埋地管道及设施涂料颜色其他
    按溶剂类型分油性漆干燥时间24h
    包装规格20kg 桶保质期12月
    产地河南

    IPN8710互穿网络重防腐涂料

    产品相关别称:IPN8710防腐涂料 IPN8710防腐漆 IPN8710防腐面漆 IPN8710防腐底漆 IPN8710-1  IPN8710-3  IPN8710-2B
    产品说明:
    产品名字:IPN8710互穿网络防腐漆
    产品品牌:郑州青腾
    产品颜色:各色
    产品规格:18kg∕桶
    产品价格:电议
    IPN8710互穿网络重防腐涂料
    IPN8710-1  IPN8710-2B  IPN8710-3
    一、互穿网络重防腐涂料前言
      60年代初期,J•R•Millar 提出了互穿网络聚合物(IPNinterpenetrating polymer networks )的概念,在这类高分子材料中,两种不同发网状结构互相贯穿,形成宏观上均匀,微观上可能分相的共混体系,这种共混物往往同时兼具两种均聚物的特点,起到优势互补的作用。
    二、互穿网络重防腐涂料组成
      IPN8710 互穿网络重防腐涂料为双组份涂料,甲组基料:树脂、引发剂;乙组基料:活性单体、催化剂。甲组与乙组等当量混合时,三种网络在分子水平上进行互穿,形成互穿聚合物网络( IPN )结构,产生协同效应,该涂料形成网络具有:附着力强、柔韧性好、耐酸、碱、盐等腐蚀介质。进一步提高了涂层的韧性、强度、附着力、抗渗透性以及化学惰性,使涂膜具有更好的性能,通过形成 IPN 来改进高聚物的性能,是一种新型的高聚物共混技术。
      IPN8710 互穿网络涂料自我国 1987 年投产以来,采用不同的树脂、颜填料进行技术改进,以抵御不同的腐蚀介质,先后开发了输水管防腐涂料、化工大气防腐涂料、煤气柜、管防腐涂料、贮油罐、输油管防腐涂料等专用涂料,该系列涂料的综合性能如下: 1 、表面处理简单; 2 、防腐性能优异; 3 、性能价格比合理。
    三、项目指标

    漆膜颜色及外观

    各色,平整光滑

    附着力(划格法),(级)

    1 — 2

    干燥时间(25`C
    表干H
    实干H


    1
    24

    柔韧性,(mm

    1

    冲击强性,(kg.cm

    50

    完全固化

    7

    涂层厚度
    底漆 
    面漆


    40-50um/
    40-50um/

    理论用
    底漆 
    面漆


    140-160g/
    140-160g/

     3%NACI
    h 72

    复合层无变化

     10%H2SO4h 72

    复合层无变化

     10%NAOH
    h 72

    复合层无变化

    贮存期限

    12 个月

    施工性

     涂刷无障碍

    使用期(h

      ≥ 6


    四、 施工中注意事项:
    1)施工前对被涂表面必须严格进行处理,做到表面无锈蚀、油污及其他污物的存在,(对钢材表面进行喷砂处理,达到 Sa2.5 级或采 用手工机械除锈达到 St3 ,钢铁表面形成的粗糙度,一般应控制在 40-80 微米之间)。钢材表面的焊缝应达到无焊瘤,无棱角,光滑,无毛刺。除锈后钢材表面应在12 小时内涂装底漆,以免发生二次生锈。
    2)用于水泥面,应先用底漆基料,甲、乙组兑好后,再加入填料,搅均代替腻子,浆水泥墙面刮平,24 — 36 小时后再用砂纸打磨平整,既可涂刷。
    3)该漆的施工条件是温度 5-35 ℃,相对温度≤ 75 ℃,或被涂物表面温度应高于露点温度 3 ℃以上,在有雨、雾、雪和较大灰尘条件下,不可施工。
    4)该漆可以采用刷涂、滚涂、喷涂等方法。由于不同的施工方法对涂料为粘度要求不同,调整涂料的粘度应使用专用稀释剂,严禁用水、醇、香蕉水、汽油等稀释。
    5)该产品属于“化学反应性”涂料,分双组份包装,甲组份为树脂、引发剂,乙组份为活性单体、催化剂。所以使用前,两种组份必须按规定的重要比例称量配比,混合搅匀并按规定时间进行熟化30 分钟后才可施工,经熟化后的涂料应在 6 — 8 小时内用完,以免胶结浪费。配比如下:
    底漆、甲组份:乙组份=1桶:1 桶。请严格按要求配比(或按我厂当时告知的配比施工)
    面漆、甲组份:乙组份=1桶:1 桶。请严格按要求配比(或按我厂当时告知的配比施工)
    6)道漆涂刷后,待 24 小时以上,再涂刷第二道漆。该漆使用后,包装桶盖必须盖严密封,否则易受潮气、醇、水的作用而变质。
    7)在常温下漆膜施工后在常温下干燥7—10天后才可投入使用。
    8)施工工具使用后,需用专用稀释剂清洗干净。
    9)该漆属于危险品,所以应贮存于阴凉通风处,远离火源、热源,注意防火。在施工现场,严禁明火,且应有良好的通风条件和采取可靠的安全防范措施,以防中毒,火灾事故发生。
    10)施工开桶时,严禁用铁器敲击,以免发生火灾。
    11)该漆贮存期为 12 个月, 12 个月后应检验各项技术指标,若符合技术要求,仍可使用。
    12)说明书的涂料理论用量及施工参数,供涂装设计时参考使用。
    五、注意事项及安全措施:
    1.施工前先阅读使用说明,避免接触皮肤和眼睛;
    2.油漆接触到皮肤,立即用温水或适当的清洗剂清洗;接触到眼睛,立即用大量水冲洗并就医。
    3.涂料中含有可燃物质,请远离火源禁止在施工中吸烟等。
    更多资讯和防腐涂料,请关注点击郑州青腾涂料有限公司

    郑州青腾涂料有限公司是一家专门从事研制、生产、开发和销售各类防腐防锈漆的专业厂商。公司为适应日新月异的市场需求,专门聘请了一批高素质的技术人员将原产品结构进行改进,使产品质量得到了进一步提高,同时加大了新产品开发力度,至使新产品从设计开发到投放市场中间过程大为缩短。以防腐、防锈漆用户为主要服务对象。 我公司竭诚欢迎广大用户来电来函与我们联系,我们将以热忱的服务和优质的产品期待您的合作!

    ●●●●●联系电话:15038093919(微信同步)

    ●●●●●   址:http://www.zzqttl.com

    ●●●●●我公司生产的其他热销产品有:

    各种重防腐油漆、防锈油漆、环氧类油漆、丙烯酸类油漆、聚氨酯类油漆、丙烯酸聚氨酯类油漆、氟碳类油漆、氯化橡胶类油漆、氯磺化类油漆、高氯化类油漆、有机硅类油漆、地坪类油漆、沥青类油漆、过氯乙烯类油漆、特种类油漆、金属类油漆、船舶类油漆、特种防腐类油漆、醇酸类油漆、硝基类油漆、氨基类油漆、酚醛类油漆、无机富锌底漆、、环氧富锌底漆、云铁中层漆、耐油抗静电漆、环氧煤沥青漆、环氧酯底漆、硝基漆、高氯化聚乙烯漆、氯磺化聚乙烯漆、氯化橡胶漆、环氧地坪漆、聚氨酯地坪漆、氟碳漆、有机硅耐高温漆、防火涂料、氰凝漆、互穿网络漆、聚凝防腐漆、硼钡酚醛漆、马路划线漆、航标漆、烘干磁漆、无光闪光漆、镀锌漆、红丹防锈漆、银粉防腐漆、导静电漆等.
